【欧阳东】主编解析(上)-中国勘察设计协会社团标准《模块化微型数据机房建设标准》(T/CECA20001-2019)
单位:中国勘察设计协会建筑电气分会会长、中国建筑节能协会电气节能专委会主任、中国建设科技集团公司监事会主席、国务院特殊津贴专家
职称/职位:

简介:

近日,中国勘察设计协会第一部团体标准《模块化微型数据机房建设标准》(以下简称MMDC团标)(T/CECA20001-2019)获准发布,2019年6月1日开始实施。这部《MMDC团标》与以往的标准规范有何不同?请听本《MMDC团标》主编、中国勘察设计协会建筑电气分会会长、中国建筑节能协会电气节能专委会主任、中国建设科技集团公司监事会主席、国务院特殊津贴专家欧阳东先生,为广大读者解读《MMDC团标》编制背景、定位、历程、主要内容、适用范围、规模要求、系统组成、应用场所、建设目标、规划设计与行业影响。

Q1:中国勘察设计协会在今年5月发布了《MMDC团标》)的公告,这引起了行业内外的广泛关注,为什么要编制这部《MMDC团标》? 标准如何定位?

欧阳东《MMDC团标》主编

《中华人民共和国标准化法》2018年1月1日起施行,标准包括国家标准、行业标准、地方标准、团体标准、企业标准。2019年1月18日,依据《中华人民共和国标准化法》,国家标准化管理委员会、民政部制定了《团体标准管理规定》。国家支持在重要行业、战略性新兴产业、关键共性技术等领域利用自主创新技术制定团体标准、企业标准等市场性标准。根据建标[2016]166号文,团体推荐标准将是我国标准体系中不可或缺的一个环节,国家和政府也鼓励具有社团法人资格和相应能力的协会、学会等社会组织,根据行业发展和市场需求,按照公开、透明、协商的原则,主动承接政府转移的标准,制定新技术和市场缺失的标准,推荐市场自愿选用,也可作为设计依据。团体推荐标准能与政府标准相配套衔接,形成优势互补、良性互动、协同发展的工作模式。

以往我国的建设标准的编制内容,一般局限于勘察、设计、施工、验收的某一个或两个环节,不能满足全生命期的工程建设需求,而且对工程质量责任的界定也有模糊之处。本标准的编制与以往不同,是第一份涵盖了“规划、设计、采购、施工、运维、拆除”全生命期的团体标准,希望通过编制本团体标准有所创新,以更好地规范数据机房建设、促进行业技术进步。



Q2:《MMDC团标》的编制特点主要有哪些? 创新点又有哪些?

欧阳东《MMDC团标》主编

本标准的编制先由设计、施工、运维和产品专家写出一个《MMDC团标》(靶子版),供编制组讨论;主要利用周五及周六讨论本团体标准;采用设计、采购、施工及运维的全生命期编写方式。审查方式是先要求参编单位的技术专家自查,然后邀请行业知名专家审查,同时广泛征求行业技术人员意见,最后邀请从事数据中心设计、施工及运维的技术人员进行试用,并提出意见。报批前在多个数据中心工程的不同建设阶段试用,以检验并确保本标准的可执行性、可操作性。

本标准在编制过程中要求参会准时且需原班人马参与。每次开编写工作会前,主编单位先开预备会,每次会程两天(周五和周六)。会议过程为讨论标准、现场参观、讨论标准、形成会议结论。会议结论事项采用2/3通过制,且主编具有一票否决权。历经了筹备会、启动会、十次集中编写工作会、两次专家审查会和经二年的时间,最终形成报批稿。

本《MMDC团标》在编制过程中具有五大创新:第一个“中国勘察设计协会团体标准(中英文)”;第一个“规划、设计、采购、施工、运维、拆除”全生命期的社团标准;第一个“靶子版+多次讨论”;第一个”编写讨论+现场参观模式”;第一个“网上及专家征求意见+项目试用”。

Q3:在《MMDC团标》发布前,已经有《数据中心设计规范》(GB50174),本标准与GB50174规范有哪些区别?

欧阳东《MMDC团标》主编

GB50174规范是针对数据中心的应用场景提出的,一般为集中放置的电子信息设备提供运行环境的建筑场所,可以是一栋或几栋建筑物,也可以是一栋建筑物的一部分,包括主机房、辅助区、支持区和行政管理区等。

根据微型数据机房市场调研现状,我们发现存在六个大问题,一是可靠性较差,二是部署周期较长,三是系统美观度较差,四是系统效率较低,五是安全隐患高,六是建设标准不统一,因此,我们认为需要有一本标准来纠正这些问题。

本《MMDC团标》着力于边缘应用场合,致力于让高大上的数据中心走下神坛、走进千家万户,因此开辟了多个应用场景。打个比方说,GB50174规范所涵盖的数据中心是批发市场,本标准所涵盖的就是零售市场。本标准适用于单独的小型网点、总部+分支的模式。MMDC一般为一个组织的区域分支以及区域分支以下的终端办事机构机房(不涉及大型基地型总部数据中心机房)。对于无法形成树状网络架构的零星的独立小规模数据机房、IT规模不大的企事业单位的机房,规模在120m2以下或50台机柜以内机房,也可参照本标准进行建设。

Q4:在《MMDC团标》编制前,已经有厂商研制了类似的产品,对于本标准的编制有何促进作用?

欧阳东《MMDC团标》主编

数据中心的模块化设计与建设是近年来的热门话题,从最早的模块化建筑、到模块化机房、再到微模块产品,行业内已经积累了相当多的经验。模块化微型数据中心是微模块机房的延伸,特别是微型智能化一体机系统,是适应当前数据中心发展方向,能切实满足我国社会服务转型、产业升级、全民创新的需要,但当前国际上及国内均没有相应的标准对模块化微型数据机房的建设内容予以规范。

本《MMDC团标》在总结市场产品与应用的基础上,从机房建设及机房设备的纵向、全生命期的横向两个维度,全面规范了模块化微型数据机房的建设标准。纵向模块化微型数据机房的架构包含了对软件、硬件、机电、结构等子系统的特性进行规范;横向全生命期内,对MMDC的立项、规划设计、施工、运维等行为进行规范;提供一套可实际操作的机房建设标准,以此保障模块化微型数据机房的全生命期过程的品质,满足我国数据中心行业市场的发展需要。

Q5:请您对叙述《MMDC团标》的主要内容?团标发布后,对模块化微型数据中心的技术影响以及产业影响加以分析。

欧阳东《MMDC团标》主编

本《MMDC团标》是一个全生命期、全专业、全过程的建设标准,为了满足微模块数据机房的市场需求,提供一套全方位涵盖微型机房的生命周期的、全过程的建设标准,在节能、环保、减排的前提下,最大限度的发挥其特有的作用。主要内容包括:总则、术语与代号、规划设计、采购及招标、进场与设备验收、安装调试、试运行、验收及交付、技术培训、运行维护、监控与管理、拆除与回收立项等十二章。

本标准发布后,解开了模块化微型数据中心的神秘面纱,使得没接触过数据中心行业的建设单位、设计单位、施工单位都能够了解相关内容,对整个流程做到心中有数。各单位在建设过程中所处的位置以及所干的工作一目了然,把专项建设简化为一般建设,降低了行业准入门槛,有利于在社会中迅速、广泛推广。同时,对于生产商,也给出了制造指导意见,为确定各系统的建设范围及与周围环境的接口也有了明晰的定义,便于标准化设计与建造。

Q6:《MMDC团标》的适用范围、规模要求、系统组成及应用场所?

欧阳东《MMDC团标》主编

事项

主要描述

适用范围

新建、改建及扩建、单点或多网点、模块化、微型的数据机房。

规模要求

机柜≤50,平均用电量≤8kW/柜。

建筑条件

主机房建筑面积≤120 ㎡,房间净高≥2.3 m,平均荷载4~10kN/㎡

系统组成

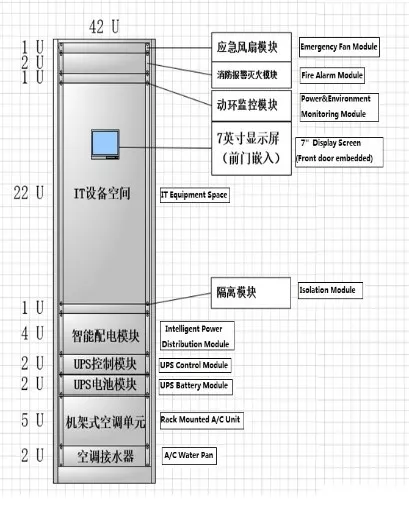

机柜、供配电、不间断电源、照明、空调、给排水、安防、消防、通信、防雷及接地、环境和设备监控等系统

MMDC拓扑图

主要应用场所示例:

事项

主要描述

银行数据机房

一级分行--二级分行--营业网点机房

邮政局数据机房

邮政局机房--邮政局分局--邮政网点机房

医院数据机房

卫生局机房--医院机房--社区医院机房

公安数据机房

公安局机房--公安分局机房--派出所机房

消防数据机房

消防局机房--消防分局机房--消防站机房

普教数据机房

市教育局机房--区教育局机房--学校机房

商业数据机房

商业总部机房--商店机房--商业网点机房

超市数据机房

超市总部机房--超市机房--社区网点超市机房

酒店数据机房

饭店总部机房--总店机房--分店机房

社区数据机房

办事处总部机房--街道办事处机房--社区居委会机房

企业数据机房

企业总公司机房—下属公司机房—分支机构或办事处机房

Q7:机房的建设目标、需求分析、立项规划的主要内容?

欧阳东《MMDC团标》主编

MMDC机房的建设目标、需求分析、立项规划主要内容见下表:

事项

主要描述

建设目标

机房等级、建设投资、系统配置、机房规模、防护等级、进度计划、运维方式、节能和质量等(等级分为I、II、III 级,详见本标准的)附录A MMDC等级分类)。

需求分析

等级和设计标准;系统规模、机房面积、机柜数量、IT设备总功率或每单台机柜功率密度;建筑结构条件,设备运输通道要求,配套设施条件,工作人员办公条件;建设计划、质量要求、投资等内容;社会&经济效益分析;EEUE指标等。

立项规划

基础条件、机柜、供配电、UPS、照明、空调、给排水、安防、通信、消防、防雷及接地、环境和设备监控、IT设备等。

调研部门

业务、管理及保障部门。

调研对象

系统及数据管理员,管理决策人员。

Q8:机房规划方案设计包括哪些主要基础条件和工作内容?

欧阳东《MMDC团标》主编

MMDC机房的规划方案设计的主要基础条件和工作内容见下表:

专业

基础条件

工作内容

工艺

建设方提出IT设备需求,工艺设计提出机房空间及功能分区需求

机房内设备布局,机柜内IT设备和机电设备布置

土建

机房位置、面积、层高、荷载、运输通道满足设计要求,房间需围合时,门窗及墙体满足防火要求

分隔房间、预留墙面及楼板孔洞

装修

防尘、保温、防水防潮满足设计要求

墙、顶、地的处理,墙面、地面、天花板上的机电末端设备安装

电气

电源满足MMDC用电需求,供电电缆敷设至MMDC的电源进线开关上口,明确接地端子

敷设机房内部供电和接地线路,安装照明灯具

空调

精密空调室外机位置及冷媒管路由,新风、排风风机安装位置及风管路由满足MMDC使用要求

安装精密空调、新风、排风

给排水

明确给水点和排水点

安装供水和排水管道

安防、通信、环境和设备监控

明确通信协议、物理接口形式和点位

确定机房内安防、通信、环境和设备监控设备及传感器的点位,布线,安装设备及传感器

消防

建筑防火、人员疏散、消防设施需满足消防法规要求,预留火灾自动报警及联动控制系统接口

安装机房内的消防设备,可按照消防规范的要求将报警信号接入建筑物相应系统
