简介:
近日,中国勘察设计协会第一部团体标准《模块化微型数据机房建设标准》(以下简称MMDC团标)(T/CECA20001-2019)获准发布,2019年6月1日开始实施。这部《MMDC团标》与以往的标准规范有何不同?请听本《MMDC团标》主编、中国勘察设计协会建筑电气分会会长、中国建筑节能协会电气节能专委会主任、中国建设科技集团公司监事会主席、国务院特殊津贴专家欧阳东先生,为广大读者解读《MMDC团标》编制背景、定位、历程、主要内容、适用范围、规模要求、系统组成、应用场所、建设目标、规划设计与行业影响。

Q9:本标准包括了招采的内容,的确方便建设单位的使用,请问涉及到《MMDC》机房采购及招标的投标文件组成有哪些?
欧阳东《MMDC团标》主编:
MMDC机房的采购及招标的投标文件组成见下表:
事项
|
分项
|
主要描述
|
|
|
技术方案、技术图纸、主要设备部件及材料清单、项目概算、施工方案、培训及维保服务等。 |
|
|
逐条应答,回答应以“满足”或“不满足”等明示承诺开始,列出所投服务的具体技术指标,并辅以详细解释。除“满足”项目外,必须在偏离说明一栏中对偏离予以详细说明。 |
|
招标文件条款号、招标文件技术和服务需求、投标文件响应内容和偏离说明。 |
|
|
|
|
|
Q10:《MMDC》机房采购及招标的技术条款编制原则?
欧阳东《MMDC团标》主编:
MMDC机房的采购及招标的技术条款编制原则见下表:
编制原则
|
主要描述
|
整体性
|
MMDC机房作为一个完整的数据中心基础设施。
|
可靠性
|
为IT设备可靠运行提供适当的工作环境。
|
高效性
|
绿色环保、节能降耗、高效运维。
|
MMDC机柜含9大子系统:机柜、供配电、UPS、照明、空调、给排水、安防、通信、消防、防雷及接地、环境和设备监控系统。技术文档的编制要按照编制原则及项目需求逐个系统描述,不应有缺项漏项。
Q11:《MMDC》机房采购及招标的主要评分要素及评分权重是如何考虑的?
欧阳东《MMDC团标》主编:
考虑到MMDC,尤其是微型智能化一体柜主要由工厂组装,是一种准标准化产品,因此编制组认为技术与价格同等重要,所以在评分要素中都给予了相同权重。MMDC机房的采购及招标的主要评分要素及评分权重参考值见下表:
事项
|
主要描述
|
评分权重
|
技术方案
|
技术方案(系统、产品、网络、方案优化)占18分;组织实施(项目经理、团队、进度、质量)占10分;服务承诺(培训、备件、响应)占12分。
|
40%
|
商务方案
|
企业资质(营业执照、资质证书、三体系认证、财务报表、资信证明)占5分;产品资质(CCC认证、UL认证、CE认证、泰尔、节能等)占5分;人员资质和团队业绩5分;类似案例(XX万以上)占5分。
|
20%
|
价格
|
分为三种评价方式:1)固定价法:价格分= 40-|40*(报价-基准价)/基准价| (以预测价作为价格的基准值),2)最低价法。3)加权平均值法。推荐采用固定价法。
|
40%
|
Q12:《MMDC》机房采购及招标的评标、中标和签约的注意事项和流程?
欧阳东《MMDC团标》主编:
MMDC机房的采购及招标同样要遵守招投标法等相关法律法规,评标、中标和签约的注意事项和流程经梳理后见下表:
事项
|
主要描述
|
评标责任
|
由招标人依法组建的评标专业委员会负责。
|
评标纪律
|
招标人应制定评标纪律,采取必要的措施,保证评标过程在有效监管的情况下进行。任何单位和个人不得非法干预、影响评标的过程和结果。
|
标书澄清
|
评标专业委员会可以要求投标人对投标文件中含义不明确的内容作必要的澄清或者说明,但是澄清或者说明不得超出投标文件的范围或者改变投标文件的实质性内容。
|
评标方法
|
评标专业委员会应当按照招标文件确定的评标标准和方法,对投标文件进行评审和比较;设有标底的,应当参考标底。评标专业委员会完成评标后,应当向招标人提出书面评标报告,并推荐合格的中标候选人。
|
确定中标人
|
招标人根据评标专业委员会提出的书面评标报告和推荐的中标候选人确定中标人。招标人也可以授权评标专业委员会直接确定中标人。
|
采购及招标
|
项目的招标、澄清、投标、评标、竞争性洽谈、定标、公示、中标及签约。
|
采购及招标-评标、中标和签约的流程:

Q13:《MMDC》机房进场与设备验收的技术文件确认内容?
欧阳东《MMDC团标》主编:
MMDC机房的进场与设备验收的技术文件确认内容见下表:
事项
|
主要描述
|
设计说明
|
施工图设计总说明,各子系统设计说明。
|
施工图
|
土建、电气、空调、给排水、智能化、消防施工图,网络拓扑图,外部接口的综合图。
|
计算书
|
机房用电负荷,空调及风量负荷、照度,PUE 等计算。
|
节能措施说明书
|
设备、装饰节能措施,运维节能措施。
|
预算书
|
施工图预算,分期投入概算。
|
Q14:《MMDC》机房的施工管理、设备安装、调试和试运行的主要内容是什么?
欧阳东《MMDC团标》主编:
MMDC机房的施工管理和设备安装主要内容见下表:
事项
|
主要描述
|
施工进场管理
|
设计资料,组织方案,申请报告等。
|
设备进场管理
|
到货计划清单,设备材料,运输方案,申请报告等。
|
设备及材料现场检验管理
|
设备材料到货清单,现场职能部门检验,验货确认,申请报告等。
|
设备及材料现场保存管理
|
填写入库单,货品入库和纪录等。
|
确认设备安装环境
|
禁止金属导电型尘埃环境,远离热源火花,避免阳光直射,无腐蚀性气体和有机溶剂等。
|
设备定位
|
运输通道≥1200mm,操作通道≥600mm,按设计图纸或产品要求,完成设备基础和预敷设线缆安装及检测。应由两名及以上安装人员共同完成。
|
设备安装
|
开箱检查,设备就位,管线连接等。
|
自检
|
安装连接,现场验收,开机调试等。
|
调试
|
1)单机调试:空载启动、检测各项数据是否正常、填写记录。
2)系统调试:微模块系统空载启动;空载检测正常后,进行整系统50%设计负荷带载测试;带载检测正常后,进行整系统的满载测试;填写调试记录;调试报告交付表,应符合附录B MMDC调试报告交付表的规定。
3)调试记录:结果应由建设方、监理方、施工方共同签字确认。
|
试运行
|
1)开启确认:上电前所有开关均应断开,所有设备的通断电状态都应有显示或标识。
2)试运行:所有系统全部运行,观察一个周期的运行状态
带载:应带50%设计负荷的测试负载运行不小于7*24h;试运行期间需进行日志记录。
3)试运行报告:应包含但不限于存在的问题、解决方案、正式投入使用的结论。
|
Q15:《MMDC》机房的检测、验收、培训的主要内容是什么?
欧阳东《MMDC团标》主编:
MMDC机房的检测、验收、培训的主要内容见下表:
事项
|
主要描述
|
检测范围
|
温湿度、噪声、洁净度、照度、无线磁场干扰场强、UPS输出电源质量、静电电压、静电防护、综合布线、电气性能、机房监控及管理系统功能和性能等。
|
检测资质
|
1)一般机房:中国合格评定国家认可委员会(CNAS)和中国计量认证(CMA)证。
2)重要机房:宜具备质量监督检验机构认证(CAL)证书。
|
检测报告
|
项目信息,检测内容,检测结果等。
|
验收交付
|
竣工资料移交清单,竣工验收报告,竣工验收表,监理总结报告,设备移交清单等。
|
培训计划
|
目标、人员、内容、时间、方式、考核等
|
培训及考核
|
1)受训方人员宜具有机房管理及运维经验,或具有机房相关专业的专科及以上学历,持有相关证书。
2)培训内容包括机柜、供配电、UPS、空调、安防、消防、通信、防雷及接地、环境和设备监控系统的使用和维护;也可包括运维管理应急处理的模拟演练、运行能耗模拟和制度流程的培训。
3)理论知识和现场实操培训宜进行考核。
|
记录与确认
|
1)培训方:应根据培训计划,将培训过程和考核结论形成培训报告,并提交给受训方。
2)受训方:应在培训报告上签字确认并存档。
|
Q16:《MMDC》机房的运维、自评、管理、拆除的主要内容是什么?
欧阳东《MMDC团标》主编:
MMDC机房的运维、自评、管理、拆除是以往建设环节不涉及的部分,往往划分到运维使用部门,其实这部分内容对于机房运行至关重要,像买车一样,交款提车只是最初一环,后面的维修保养不重视那很快就不能用了。这几部分的主要内容见下表:
事项
|
主要描述
|
运维范围
|
环境、设备、软件等运维管理。
|
运维制度
|
运维管理制度、设备管理制度、运维流程与措施等。
|
自检自评
|
自检的内容、主体、方法、结论等
|
监控与管理要求
|
环境信息、设备状态、安防、消防等监控。前端采集、传输、软件等子系统,完成参数设置、数据传输、数据处理、数据存储、系统运行等功能。
|
监控接口
|
1)应向下级提供接口:供不同厂商环境、消防、安防等子模块接入。
2)应向上级提供接口:为用户管理系统整合提供监控数据。
|
基本监控内容
|
机房的温度、湿度、漏水状态,配电设备的电压、电流,UPS设备的状态,机房空调设备状态,视频、门禁运行状态,蓄电池的温度、内阻、电压、电流,监控系统状态等。
|
可选监控内容
|
粒子浓度,加湿、除湿设备状态,新风系统状态,消防设施运行状态等。
|
拆除
|
拆除方案,环保及施工,可回收和不可回收分类,常规作业及特征作业不同要求等。
|
回收
|
根据国家和地方的相关法律法规及物资折旧办法,对设备残值进行预估,并对可回收的设备由专业回收单位进行回收处理。
|
处理
|
废品处理应依据国家和地方的相关规定对不可回收的物品进行处理。
不可回收物应根据环保要求分类处理,并应防止发生环境污染事件。
不可回收物品应分门别类记录在案,并应向相关主管部门报备。
|
Q17:《MMDC》机房的建设标准有分类吗?
欧阳东《MMDC团标》主编:

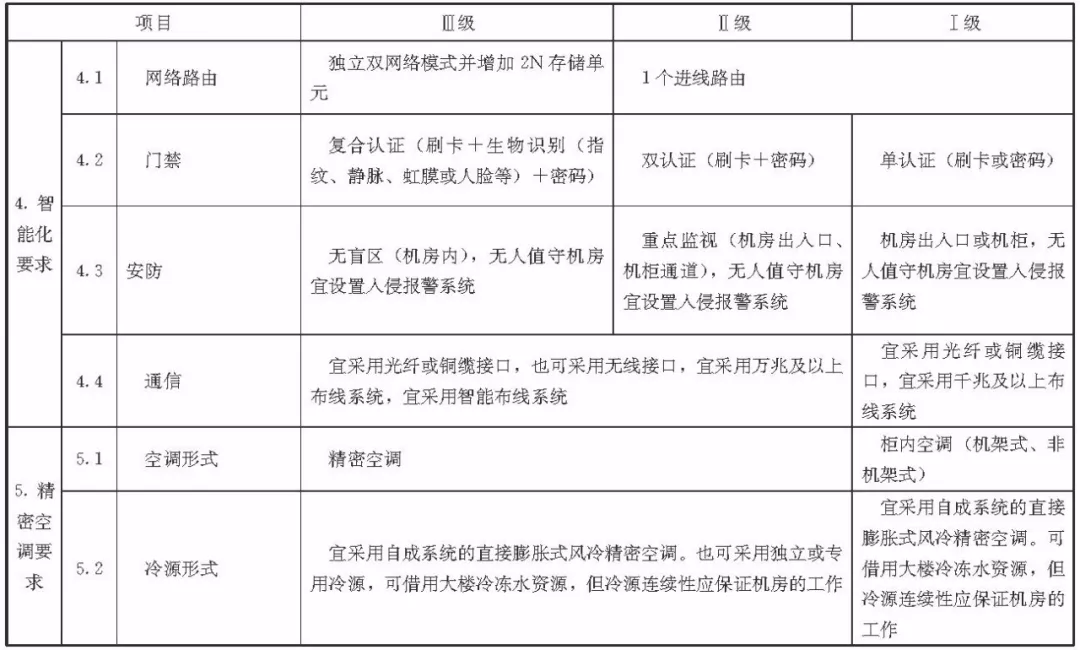

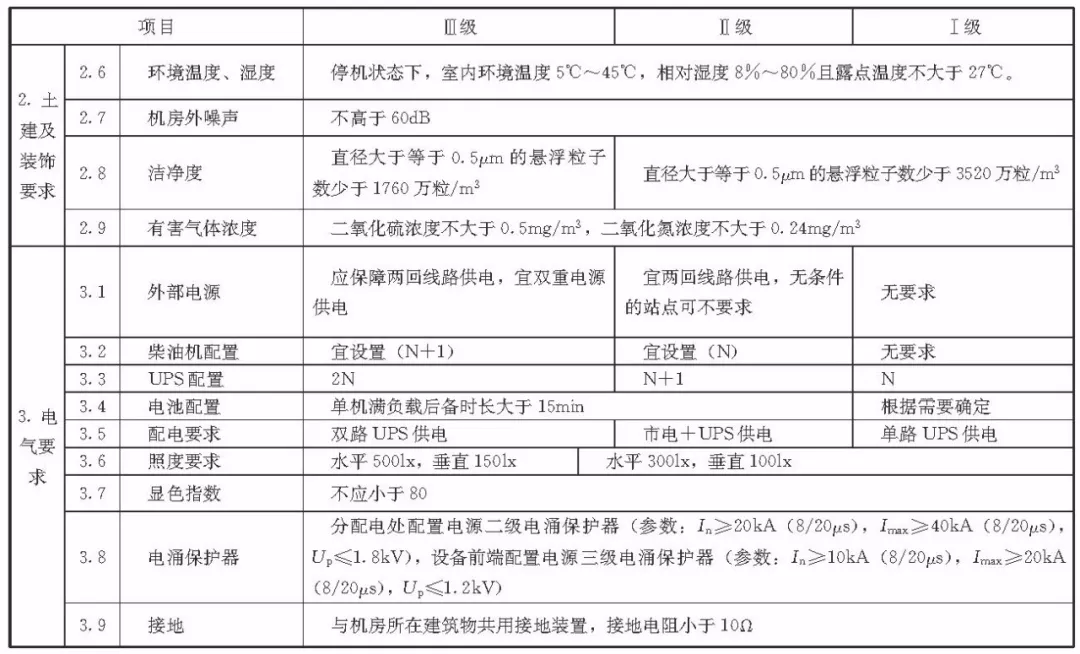

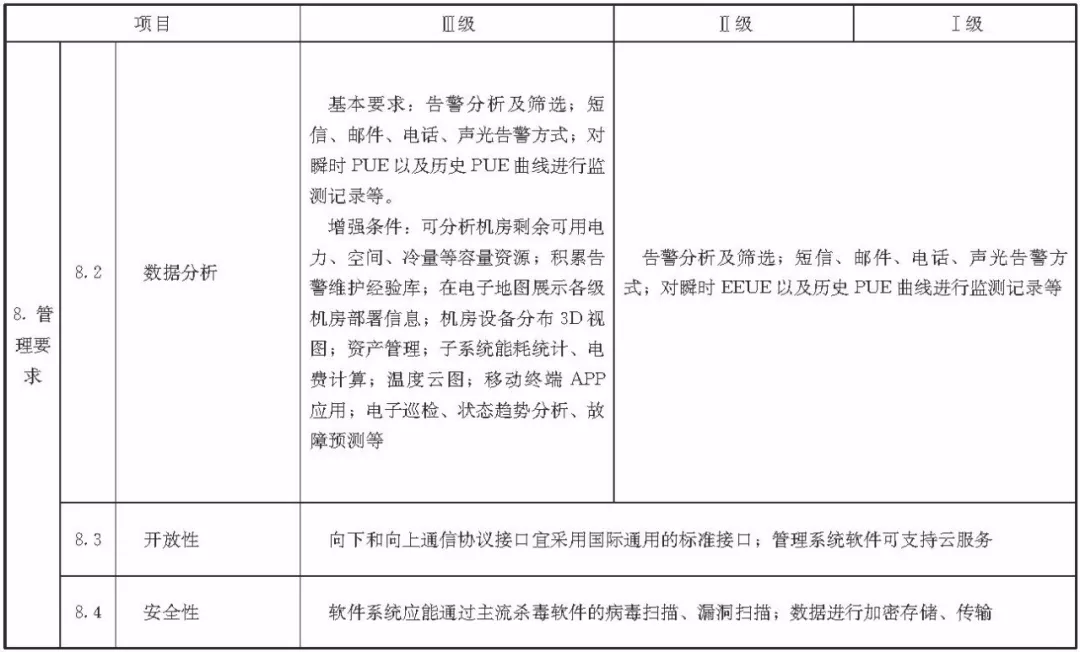

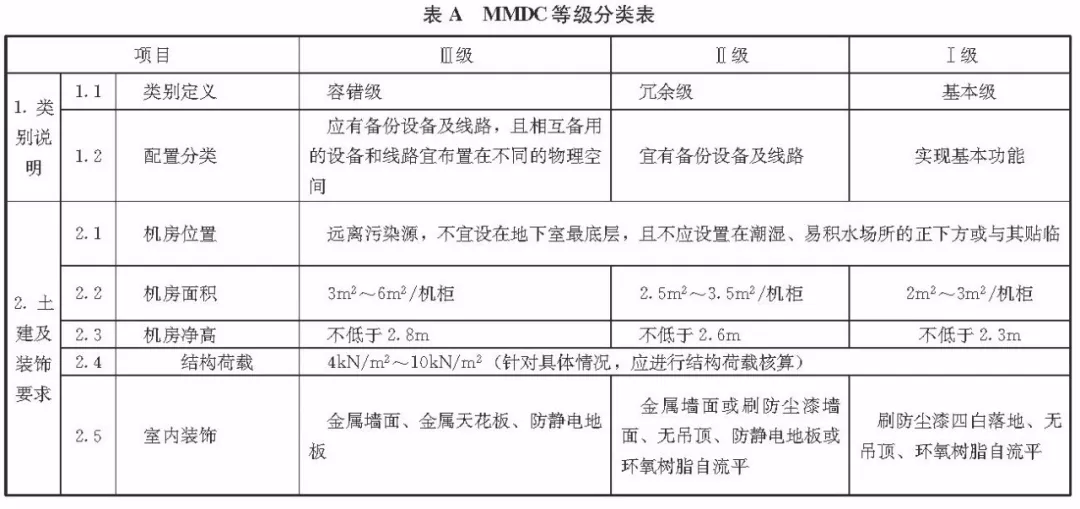

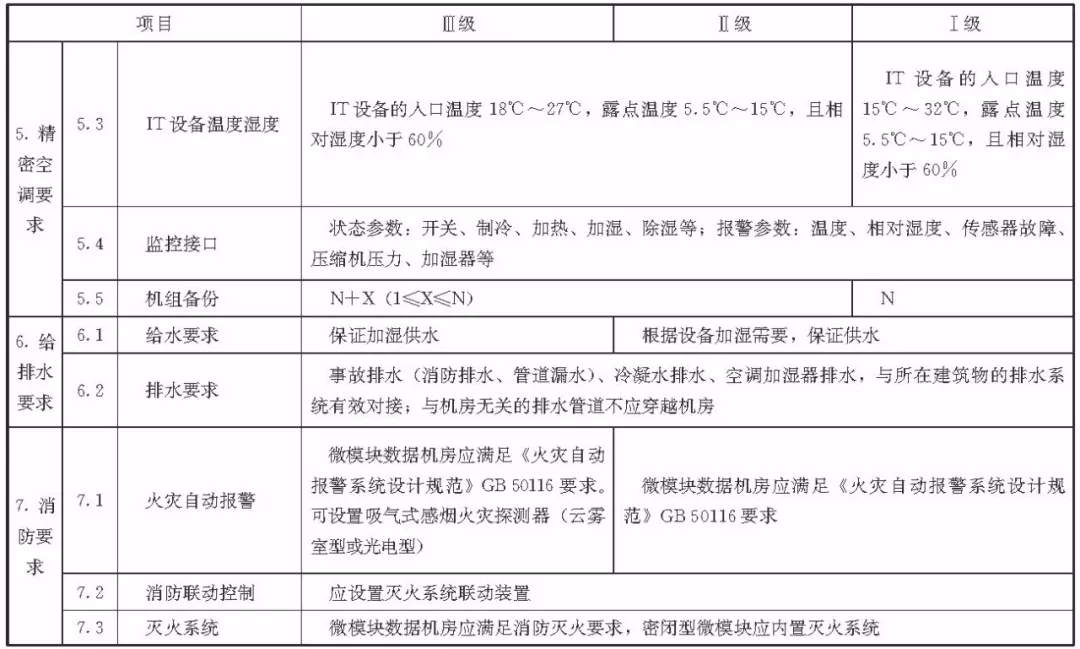

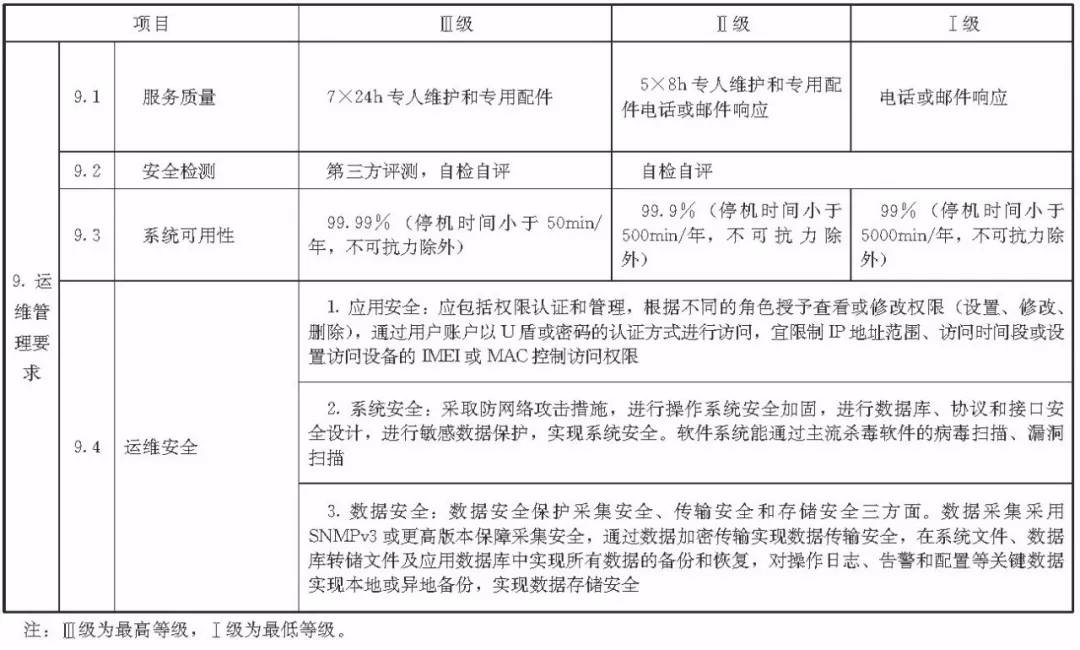

MMDC机房的建设标准按不同的需求和建设标准分为三级,III级为容错级、II级为冗余级、I级为基本级,具体内容见详见本标准的附录A MMDC等级分类:
